O Quadro Geral de Distribuição (QGD), também conhecido como “quadro de disjuntores”, “quadro elétrico” ou “quadro de luz”, é um dos componentes mais importantes de uma instalação elétrica. Sua função é “receber” a energia fornecida pelo padrão de entrada (poste do medidor de energia), distribuindo-a em seguida a todos os locais do imóvel, após passar pelos dispositivos de proteção instalados nele.
Um levantamento1 realizado em 2016 destacou que as instalações elétricas inadequadas são a 2ª maior causa de incêndios no Estado de São Paulo. Além dos riscos relativos às perdas patrimoniais, a mesma pesquisa expôs perigos ligados à segurança das pessoas. Entre eles, a existência de quadros de distribuição desprotegidos contra o contato direto (com partes vivas expostas).
O uso dos quadros de distribuição deve atender a diversos requisitos2, entre os quais citamos os seguintes:
- Ter espaço de reserva para ampliações futuras. Além da necessidade atual, os quadros de distribuição devem ser previstos para atender futuras expansões do imóvel e/ou das instalações.
- Ser instalado em local de fácil acesso e com identificação do lado externo. Como corredores, halls e outras áreas de circulação. Lugares com acesso restrito não são adequados, pois podem impossibilitar um desligamento de emergência e/ou dificultar eventuais manutenções.
- Ter identificação dos componentes e dos respectivos circuitos. Para que o usuário saiba de forma clara, por exemplo, qual disjuntor corresponde à determinada área/cômodo da casa.
Uma dúvida comum se refere a altura em que os quadros de distribuição devem ser instalados. Embora a norma brasileira de instalações elétricas de baixa tensão não especifique valores, é comum encontrar quadros instalados entre 1,50 e 1,60m do piso acabado, pois esta altura facilita o acesso e as eventuais manutenções.

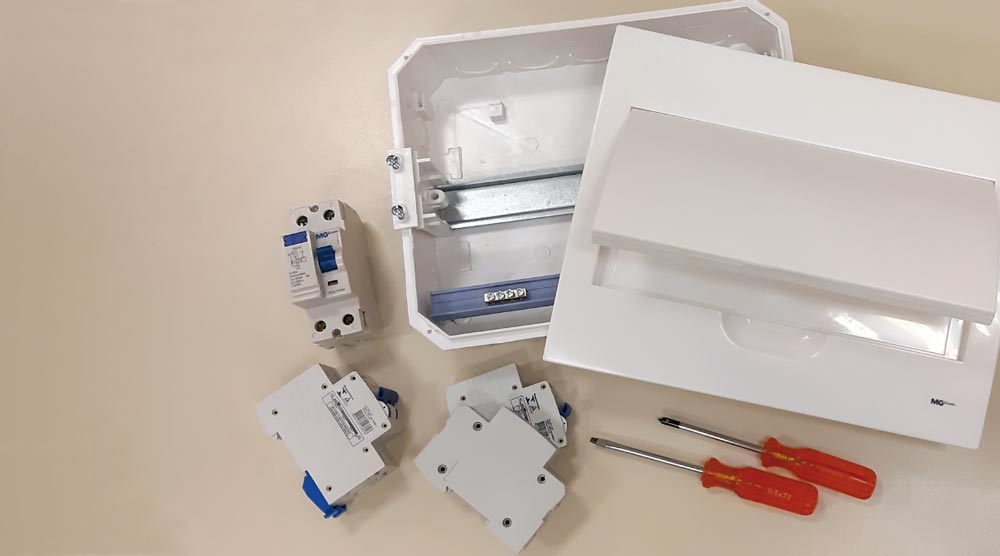

Dicas para escolher um quadro de distribuição seguro e prático de instalar.
Considerando que os quadros embutidos na parede não são fáceis de substituir, pois envolvem serviços de alvenaria, é importante observar alguns detalhes na hora de comprar, tais como:
- Ser fabricado com materiais que não propagam chamas;
- Ter amplo espaço interno para passar os cabos (fios) mais facilmente. Lembre-se, quanto maior o número de postos, maior o número de cabos e mais espaço será necessário.
- Dar preferência aos quadros com trilhos DIN metálicos, que garantem a fixação segura dos dispositivos, pois os trilhos plásticos geralmente são frágeis.
- Usar barramentos de neutro/terra, que são fundamentais para uma montagem correta e organizada.
