Resistores são componentes que têm por finalidade oferecer uma oposição à passagem de corrente elétrica, através de seu material. A essa oposição a passagem de corrente elétrica denominamos de resistência elétrica ou impedância, que possui como unidade de medida o ohm.
A resistência causa uma queda de tensão em determinada parte do circuito elétrico, porém jamais causam quedas de corrente elétrica, apesar de limitar a corrente. Isso significa que a corrente elétrica que entra em um terminal do resistor será exatamente a mesma que sai pelo outro terminal, porém há uma queda de tensão, ou seja, uma diferença de potencial entre os terminais do resistor. Utilizando-se disso, é possível usar os resistores para controlar a corrente elétrica sobre os componentes desejados.
Princípios de um resistor para led
Um caso comum de acontecer é queimar um led sem querer, provavelmente por esquecer de colocar os resistores em série com o led. Na existência de muitas dúvidas sobre quais valores ideais para esses resistores, iremos ensinar a calcular uma resistência adequada para nossos projetos e entender como e porque usá-las.
Existem algumas “receitas” genéricas usadas pelos apaixonados por circuitos elétricos, para dimensionar os resistores de acordo com determinados tipos de led, como exemplo usar um resistor de 1k ohm em um led difuso ou de alto brilho com uma alimentação de até 6V.
Com o circuito em funcionamento, o led vai ser protegido de eventuais danos, e por ser um resistor dimensionado de forma errada, com uma resistência muito acima do que é necessário o led possui uma intensidade menor em seu brilho, devido o excesso de resistência determinado pelo resistor.
Para obter o aproveitamento máximo de brilho do led, não haver qualquer dano, ou oferecer perigo ao led , mantendo o circuito eletrônico equilibrado, vamos mostrar os cálculos necessários para determinar a resistência adequado.
Necessidade do resistor
Resistores são componentes dos circuitos elétricos com função de limitar a corrente elétrica ou gerar calor de acordo com as necessidades especificas. O led é um diodo emissor de luz, utilizado para diversas aplicações, como por exemplo iluminar um local ou como sinalização, indicando um modo de operação de algo, entre outras aplicações.
O diodo assim como qualquer outro componente possui suas limitações, portanto é preciso alguma proteção, pois caso esse limite seja ultrapassado, o diodo pode ser danificado, por isso é essencial limitar a corrente e a tensão em cima do led de alguma forma. O componente utilizado para limitar a tesão e corrente no diodo é um resistor em série com o diodo.

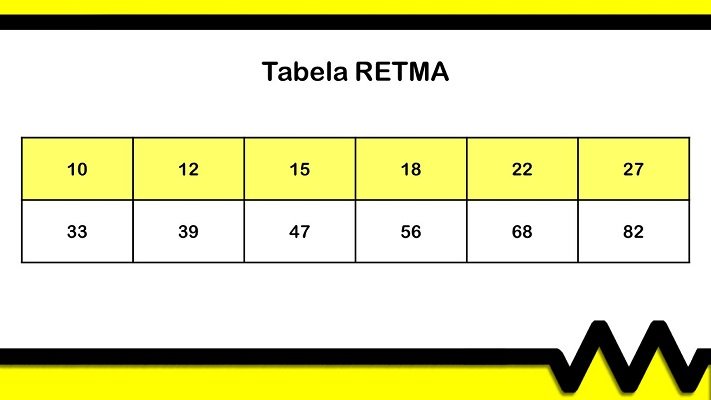

Tabela RETMA
A tabela RETMA é adotada pelos fabricantes a fim de padronizar os valores comerciais de componentes eletrônicos. É útil ter noção dos valores disponíveis no mercado ao se projetar um circuito novo. Por exemplo, se desejo obter uma resistência de 2 Ohms, devo saber que não existe um resistor comercial com esse valor. Logo, deve optar-se por uma associação em série de dois resistores de 1 Ohm. Os valores comerciais de resistores (e capacitores) são potências de 10 multiplicadas pelos valores abaixo.
Em casos muito especiais, é possível encomendar a um determinado fabricante um lote de componentes com um valor não usual. Contudo, para a maioria das aplicações esse requisito é facilmente contornado, reprojetando os valores ou encontrando uma associação de resistoresequivalente.
A potência dos resistores comerciais pode ser de 1/8W, 1/4/W, 1/2W, 1W, 2W, 10W, etc. Em geral, identifica-se a potência de um resistor pelo seu tamanho, ou por alguma inscrição em sua superfície (para potências a partir de 1W).

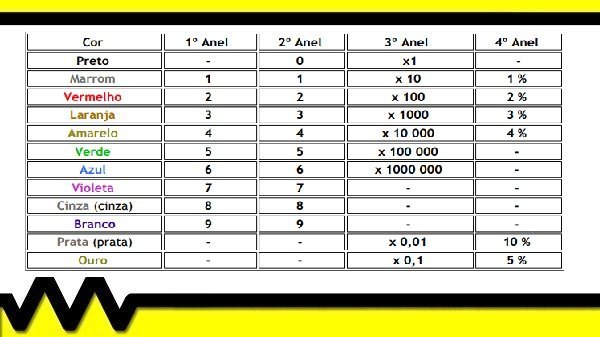

Para identificar o valor de um resistor basta olhar para seu código de cores. Cada anel do código tem um significado:
- Primeiro e segundo anel – algarismos;
- Terceiro anel – fator de multiplicação;
- Quarto – precisão.
Por exemplo, um resistor com as cores Marrom Preto Vermelho Prata corresponde a 1k Ohm com precisão de 10%.
Para calcular o resistor adequado para o led você vai precisar:
- Da tensão da fonte de alimentação, ou seja, quantos volts você vai usar para alimentar seu led,
- Da tensão suportada pelo seu led em volts,
- E da corrente suportada pelo seu led em ampares

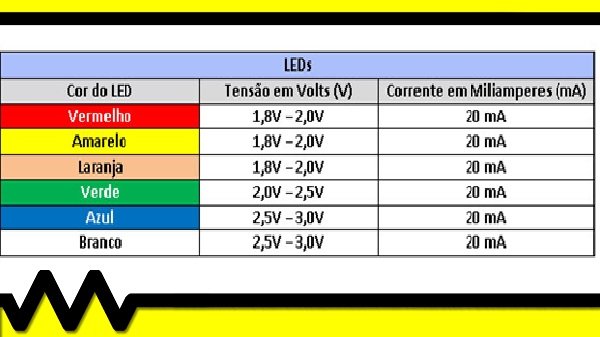

Ao iniciar algum cálculo é preciso saber todos os parâmetros do led que serão necessários, porque assim você vai saber a tensão e corrente limitada.

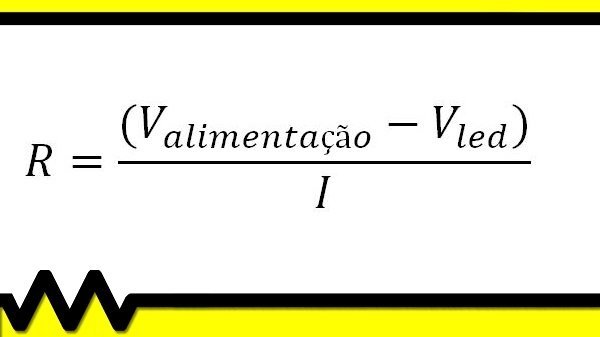

A fórmula para calcular um resistor adequado para led é:
- R é a resistência em ohms do resistor adequado para o LED, isso é o que você tem que descobrir.
- V é a fonte de tensão que você vai usar no LED.
- V led é a tensão em volts do LED.
- I é a corrente do LED em amperes
Nas montagens de circuitos eletrônicos é comum o uso de led´s, como exemplo indicar que o circuito esta ligado, uma vez que uma lanterna ou farol de led´s deixa de ser um componente eletrônico secundário e passa a ser o principal componente do circuito.
Calculando o resistor adequado para leds ligados em série
Agora são 3 led vermelhos ligados em série, cada um com tensão de 2v, corrente de 20 mA e a alimentação será com uma bateria de 9v.

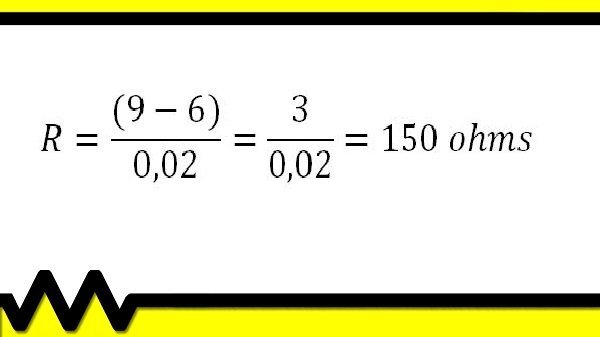

Convertendo os 20mA (mili amperes) dos led para amperes dariam 0,02 A (amperes). Somando-se as tensões dos led teríamos o total de 6v.
Logo para esse três led em série um resistor de 150 ohms seria adequado.
Calculando o resistor adequado para leds ligados em paralelo
Para ligação de led em paralelo é recomendado que você use um resistor para cada led. Não se recomenda usar um resistor para todos os led pois os leds podem ser danificados . No caso temos um led vermelho, um verde e um azul. Então o correto é calcular individualmente um resistor para cada um dos led.

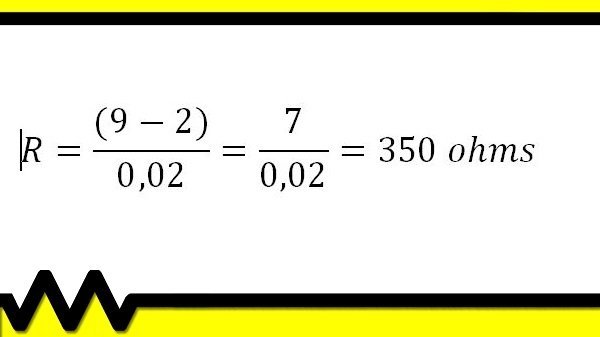

Para o led vermelho:
Convertendo os 20mA (mili amperes) do led para amperes, obtemos 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 350 ohms você pode usar um de 390 ohms, que é o valor mais próximo do calculado.

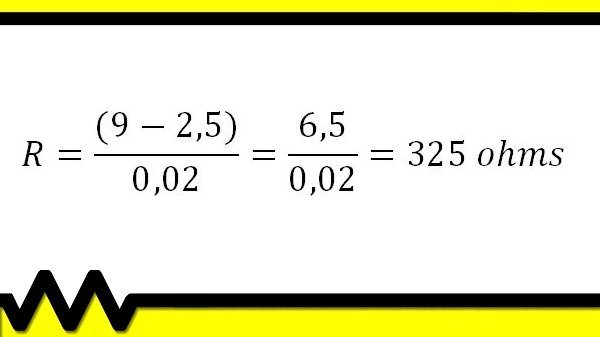

Para led verde:
Convertendo os 20mA (mili amperes) do led para amperes dariam 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 325 ohms você pode usar um de 330 ohms

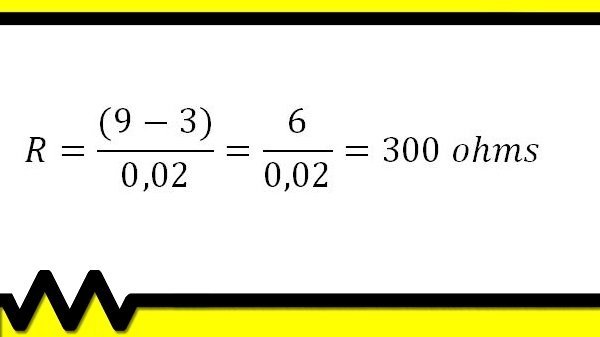

Para led azul:
Convertendo os 20mA (mili amperes) do led para amperes dariam 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 300 ohms você pode usar um resistor de valor mais próximo, que é o resistor de 330 ohms.
Esperamos que tenham compreendido como calcular resistores para led. Se tiver ficado alguma dúvida sobre este assunto ou curiosidades, deixe nos comentários que vamos responder!
