Você já pensou em ter uma tomada com dois níveis diferentes de tensão elétrica? Com a tomada bivolt é possível ter um ponto de tomada com níveis diferentes de tensão no mesmo ponto. Mas será que está dentro da norma? Neste artigo o Mundo da Elétrica mostra os detalhes técnicos da tomada e explica como instalar a tomada bivolt.

Características da Tomada Bivolt

A tomada bivolt em relação às tomadas comuns é um pouco diferente! A primeira diferença é que abaixo da tomada tem uma chave seletora de tensão, parecida com aquelas usadas em fontes de computadores. É essa chave seletora que é responsável por mudar a tensão entre 110V e 220V. Ao realizar a troca de tensão é possível notar que não é muito fácil acessar a chave com o dedo, podendo ser um ponto positivo em quesito de segurança.

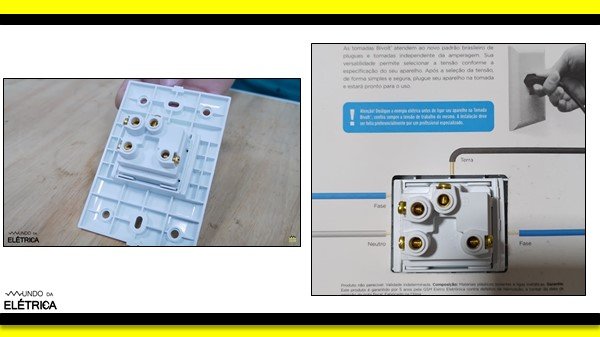

O segundo ponto diferente é na parte de trás da tomada, veja que tem 4 bornes para conexão dos cabos ao invés de 3 como em uma tomada comum. A tomada bivolt tem dois bornes para os cabos de fase L1 e L2, o N para o cabo de neutro, além do borne para o cabo de proteção que tem símbolo de aterramento. A identificação dos bornes não é muito difícil, e na embalagem mostra como fazer a ligação.

Instalação da Tomada Bivolt

A instalação da tomada bivolt não é nenhum bicho de sete cabeças! O ponto onde a tomada vai ser instalada deve ter dois fios de fase, um neutro e um terra. Isso significa que para a instalação dessa tomada bivolt, a alimentação da sua casa tem que ser pelo menos bifásica. Com os fios devidamente separados é só ligar os fios na tomada de acordo com a indicação dos bornes da tomada.

Teste com Multímetro

Depois de finalizar a instalação realize um teste com um multímetro para verificar se a tomada bivolt está funcionando corretamente. O primeiro teste é com a chave na posição 110V, internamente a tomada seleciona fase e neutro. Com as pontas de prova do multímetro na tomada, a medição é por volta de 127V, então essa parte está ok. No segundo teste trocando a chave para a posição 220V, a tomada internamente muda para fase e fase, e o multímetro mede a tensão próxima de 220V, então podemos concluir que o dispositivo de seleção de tensão funciona corretamente.

Tomada Bivolt Atende as Normas?

Existem duas normas que devem ser consultadas para analisar se a tomada bivolt pode ser usada em instalações elétricas. A primeira norma a ser consultada é a NBR 14136 que trata de tomadas, nela não tem nenhuma restrição ao uso de tomada bivolt, pois a NBR 14136 só trata da parte construtiva da tomada, ou seja, o formato do plugue que a tomada aceita, a presença do rebaixo de segurança, a presença do terceiro pino para aterramento e outros.

A segunda norma a ser analisada é a norma NBR 5410 que trata de instalações elétricas em baixa tensão. Na norma NBR 5410 existe um item 6.5.3.2 que fala sobre a identificação de tomadas de tensões diferentes. No item 6.5.3.2 fala que: “Devem ser tomados cuidados para prevenir conexões indevidas entre plugues e tomadas que não sejam compatíveis. Em particular, quando houver circuitos de tomadas com diferentes tensões, as tomadas fixas dos circuitos de tensão mais elevada, pelo menos, devem ser claramente marcadas com a tensão a elas provida. Essa marcação pode ser feita por placa ou adesivo, fixado no espelho da tomada. Não deve ser possível remover facilmente essa marcação. No caso de sistemas SELV, devem ser atendidas as prescrições de 5.1.2.5.4.4”.

No item 3.4.6 da norma NBR 5410 fala que: “um ponto de tomada pode conter uma ou mais tomadas de corrente.” Então, consultando as normas é possível afirmar que a tomada bivolt pode ser usada na instalação elétrica. Na imagem abaixo podemos ver que o seletor da tomada bivolt tem a marcação de tensão, o que serve como identificação. Como a norma não especifica o que seria “claramente marcada”, é possível interpretar que esta marcação já é adequada.
