A conformidade dos sistemas de sinalização de emergência
NBR 16820 de 09/2020 – Sistemas de sinalização de emergência — Projeto, requisitos e métodos de ensaio
A NBR 16820 de 09/2020 – Sistemas de sinalização de emergência — Projeto, requisitos e métodos de ensaio especifica os requisitos para projetos, fabricação, instalação, classificação, aceitação, manutenção e métodos de ensaio para sistema de sinalização de emergência, prevenção e proteção contra incêndio e situações de emergência.
O sistema de sinalização de emergência é composto por dois tipos: sinalização básica e complementar. A sinalização básica é constituída por quatro classes, de acordo com a sua função: sinalização de proibição, cuja função é proibir ou coibir ações capazes de conduzir ao início do incêndio ou ao seu agravamento e ameaça à vida humana; sinalização de alerta, cuja função é alertar para áreas e materiais com potencial risco; sinalização de orientação e salvamento, cuja função é indicar as rotas de saída e ações necessárias para o seu acesso; sinalização de equipamentos de combate a incêndio e alarme, cuja função é indicar a localização e os tipos de equipamentos de combate a incêndio e alarme disponíveis. As sinalizações de alerta, de orientação e de equipamentos devem apresentar efeito fotoluminescente. A sinalização de proibição modelo P4 deve apresentar efeito fotoluminescente.
A sinalização complementar é composta por faixas de cor, mensagens escritas, indicação de agente extintor, sistemas de segurança e lotação máxima, rota continuada, plano de fuga e deve ser empregada nas faixas de cor, utilizadas para indicação de obstáculos e riscos de utilização das rotas de saída, como pilares, arestas de paredes e vigas; mensagens escritas para necessidades especiais que não constem nos exemplos desta norma; indicação de agente extintor, que indicam o tipo de agente extintor e suas aplicações.
Devem ser utilizadas em locais de instalação de extintores de incêndio onde houver risco ao usuário se forem utilizados incorretamente e na indicação da lotação máxima do recinto e de sistemas de segurança contra incêndio, utilizadas para orientação de lotação e dos sistemas de segurança contra incêndio disponíveis na edificação. Devem ser usadas em rota continuada, próxima ou junto ao solo, cuja função é indicar as rotas de saída e ações necessárias para seu acesso; em plano de fuga, deve ser instalado em locais estratégicos com o objetivo de orientar, informar e instruir o usuário da edificação para os procedimentos adotados em situações de emergência.

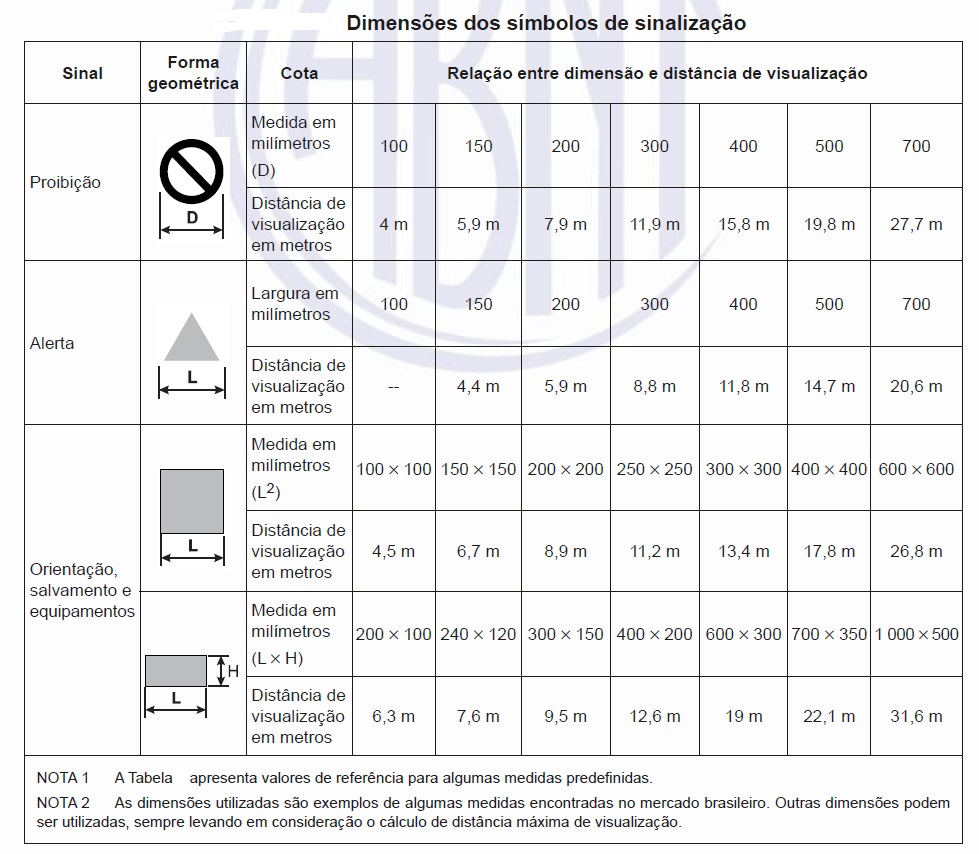

As sinalizações complementares são obrigatórias em diversas situações apontadas nesta norma. Deve ser observada a relação: A > L2/2.000. onde A é a área da placa, expressa em metros quadrados (m²); L é a distância do observador à placa, expressa em metros (m). Esta relação é válida para L < 50 m. A medida mínima utilizada deve ser considerada para uma distância mínima de 4 m. (ver tabela abaixo)

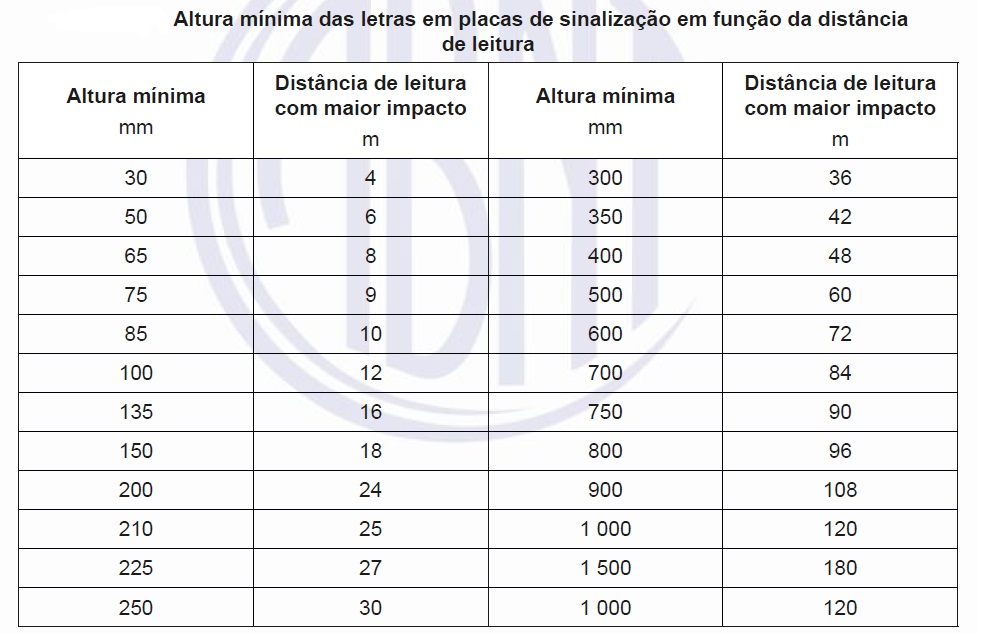

Em situações onde há sinalizações conjugadas (por exemplo Tabela 6, códigos S13 e S16, disponível na norma), o comprimento da sinalização deve ser L = 4 H. Nestas situações, para o cálculo de distância de visualização, a área deve ser calculada com a relação 2 H2. No caso de emprego de letras na sinalização, estas devem ser grafadas conforme a seguir: h > L/125, onde h é a altura da letra, expressa em metros (m); L é a distância do observador à placa, expressa em metros (m). A tabela abaixo apresenta valores de altura de letra para distâncias predefinidas.
Todas as palavras e sentenças devem apresentar letras em caixa alta utilizando fonte univers 65 ou helvetica bold, não sendo admitido qualquer tipo de distorção da fonte. Quando houver a necessidade de instalação repetida acima da altura superior indicada nesta norma, devem ser adotados os critérios de ângulos de alcance visual conforme NBR 9050 para cálculo de distância de visualização. Para o cálculo de distância de visualização em sinalizações onde forem utilizadas letras, sempre deve ser priorizada a altura da letra e medida da placa, utilizando para os cálculos de projeto a menor distância de visualização encontrada.
A sinalização circular é utilizada para implantar símbolos de proibição e ação de comando; a triangular é utilizada para implantar símbolos de alerta; a retangular é usada para implantar símbolos de orientação, socorro, emergência, alarme e bomba de incêndio; a quadrada é usada para implantar símbolos de identificação de equipamentos utilizados no combate a incêndio. Quando adicionadas mensagens complementares às sinalizações de equipamento de combate a incêndio, estas passam a ser retangulares.
A cor da segurança deve cobrir no mínimo 50% da área do símbolo, exceto no símbolo de proibição, onde este valor deve ser no mínimo de 35 %. A cor vermelha é usada para símbolos de proibição, identificação de equipamentos de combate a incêndio e alarme. A verde, utilizada para símbolos de orientação e salvamento; a preta é usada para símbolos de alerta e sinais de perigo. A cor de contraste para sinalização de proibição deve ser branca ou fotoluminescente. A cor de contraste deve ser fotoluminescente para as sinalizações, orientação e salvamento, e de equipamentos de combate a incêndio e alarme.
A cor de contraste para a moldura da sinalização de alerta deve possuir fundo fotoluminescente e cor amarela. O preenchimento desta área deve realizado com efeito retícula utilizando 50% de fotoluminescente e 50% de amarelo ou amarelo fotoluminescente. A classificação das cores das sinalizações é referente às sinalizações impressas (produto acabado). As classificações das cores são relacionadas às cores de segurança, cores de contraste, cores das formas geométricas e dos símbolos de segurança das sinalizações.
A sinalização de proibição deve ser apresentada conforme a seguir: forma: circular; cor do fundo (cor de contraste): branca ou fotoluminescente; barra diametral e faixa circular (cor de segurança): vermelha; cor do símbolo: preta; margem (borda): branca. A sinalização de alerta deve ser apresentada conforme a seguir: forma: triangular; cor do fundo da moldura (cor de contraste): amarela fotoluminescente ou retícula; cor do símbolo e moldura: preta; margem (borda): fotoluminescente.
A sinalização de orientação deve ser apresentada conforme a seguir: forma: quadrada ou retangular; cor do fundo (cor de segurança): verde; cor do símbolo (cor de contraste): fotoluminescente; margem (borda): fotoluminescente. A sinalização de equipamento de combate e alarme de incêndio deve ser apresentada conforme a seguir: forma: quadrada ou retangular; cor de fundo (cor de segurança): vermelha; cor do símbolo (cor de contraste): fotoluminescente; margem (borda): fotoluminescente.
As sinalizações básicas possuem requisitos específicos conforme a seguir. A borda fotoluminescente deve possuir largura mínima de 5 mm. Convém que para sinalizações com distância de visualização superiores a 10 m, esta espessura seja aumentada progressivamente. As sinalizações de proibição e de alerta podem ser complementadas com mensagem escrita indicando o risco sinalizado. O texto deve ser na cor preta ou em cor de contraste quando o fundo for da cor de segurança e não pode substituir ou interferir no dimensionamento do pictograma.
A sinalização de proibição P4 deve possuir texto e a sinalização de equipamento pode ser complementada com mensagem escrita indicando o nome do equipamento. O texto deve ser na cor de contraste e não pode substituir ou interferir na visualização do pictograma. Para sinalizações de equipamento com mensagem de texto complementar, a medida deve ser aumentada em no mínimo 30% de altura (H = 1,3 L). As sinalizações de alarme de incêndio e bomba de incêndio devem possuir mensagem complementar indicando seu uso a as sinalizações de alarme e bomba de incêndio devem seguir a distância de visualização, calculando sua medida com a proporção L2 (largura ao quadrado). A altura das letras destas sinalizações não necessita seguir a altura mínima, devendo ser proporcional ao leiaute.
A forma do símbolo das sinalizações de alerta e perigo se referem ao pictograma, e não ao produto acabado. Os símbolos para sinalização básica são apresentados nas Tabelas 4 a 7 (disponíveis na norma), acompanhados de indicação de aplicação. A especificação de cada cor designada a seguir é apresentada na Tabela 3, disponível na norma. Exemplos de utilização das sinalizações instaladas podem ser visualizados no Anexo A.
Quanto às dimensões de plano de fuga, o tamanho pode ser reduzido para 210 mm × 297 mm (tamanho A4). É admitida uma tolerância de 5 % com relação a estas medidas. Os textos em um plano de fuga devem ser legíveis à distância para o qual o plano de fuga está destinado a ser lido. A altura mínima das letras deve ser de 2 mm. A altura dos caracteres no título deve ser de no mínimo 7% da menor dimensão do plano inteiro e a altura mínima dos sinais representados num plano de fuga deve ser 5 mm.
As linhas no plano de fuga também devem respeitar espessuras mínimas. Para paredes externas, 1,6 mm, e para paredes internas, 0,6 mm. Linhas representando escadas, rampas ou outro elemento semelhante devem possuir espessura de 0,15 mm. As instruções gerais de segurança são de âmbito geral e a sua inclusão nas plantas de emergência tem como objetivo informar e orientar sobre os comportamentos adotados em caso de emergência.
As instruções gerais de segurança das plantas de emergência: manter a calma e acionar a botoeira de alarme; seguir para a saída orientando-se pela sinalização existente ou instruções dos brigadistas; não utilizar elevadores, apenas as escadas sinalizadas; não retornar ao local de origem e caminhar abaixado para evitar inalar fumaça; seguir a sinalização até o ponto de encontro e aguarde instruções. O sistema de sinalização de emergência tem como objetivo reduzir o risco de ocorrência de incêndio, alertar para os riscos existentes, assegurar que sejam adotadas ações adequadas à situação de risco, orientar as ações de combate, e facilitar a localização dos equipamentos e das rotas de saída para abandono seguro da edificação em caso de incêndio.
O projeto do sistema de sinalização de emergência deve ser composto por um conjunto de peças gráficas, contendo plantas baixas e cortes, onde estejam claramente apontados todos os detalhes necessários para a identificação de todas as partes constituintes do sistema, suas localizações e as orientações necessárias para sua implementação. O projeto deve conter um memorial descritivo, onde constem a descrição dos princípios que orientaram a concepção do sistema para cada um dos tipos de sinalização básica considerada, as justificativas para a sinalização complementar adotada associada às correspondentes sinalizações básicas, os modelos, dimensões e quantitativos das placas de sinalizações adotadas, todos os detalhes necessários para identificação das partes constituintes do sistema de sinalização de emergência, os requisitos mínimos de desempenho (ver Seção 7), as orientações para instalação e as recomendações para inspeção e conservação.
O projeto e a instalação devem ser executados por empresas ou por responsáveis profissionais, legalmente habilitados, sendo comprovada a capacitação, a qualquer tempo. O projeto e as atividades de instalação, com o correspondente projeto como construído, devem ser registrados em conselho profissional competente. O instalador do sistema de sinalização deve destacar todas as eventuais alterações introduzidas, relacionadas ao local e altura de instalação, medidas, e modelos de sinalizações utilizadas, apresentando ao projetista para verificação da adequação dos parâmetros e condições de uso estabelecida para o sistema de sinalização.
Os documentos assim produzidos devem fazer parte do memorial do sistema. Todos os documentos do memorial, bem como as alterações de projeto propostas pelo instalador e aprovadas pelo projetista, devem compor a versão final do projeto, denominada Projeto como construído. A elaboração de toda documentação é condição necessária para a entrega do sistema e é referência para os procedimentos de aceitação técnica do sistema.
As plantas baixas e respectivos cortes devem ser elaboradas, para cada pavimento-tipo, em conformidade com os documentos técnicos NBR 10067 e NBR 10068, em escala 1:50 ou 1:100 ou 1:200, compatível com as dimensões da planta baixa, e que permita a clara visualização das peças constituintes do sistema e dos espaçamentos que definem suas localizações. Não é permitida a referência a outro projeto para justificar a aplicação de qualquer informação no memorial.
As plantas também devem mostrar os itens da lista a seguir: a identificação do proprietário ou responsável pelo uso; o nome, endereço e número de registro do conselho de classe do responsável apto para realização do projeto; a localização da edificação ou área de risco e respectiva planta de situação; a vista em corte da altura total, incluindo informações sobre elementos estruturais e localização das divisórias baixas; a apresentação dos detalhes dos modelos, das medidas e da localização das sinalizações; a apresentação da legenda de símbolos empregados no projeto de sinalização em todas as plantas que o constituem, conforme a NBR 14100.
